CASOS DE ÉXITO

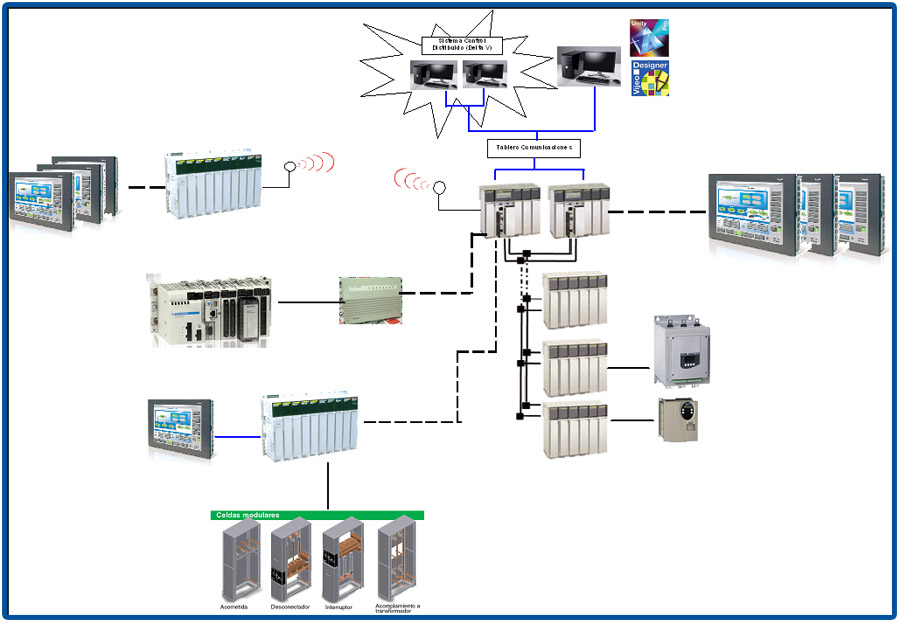

DescripciOn de equipo de control

Caso de Éxito
* Click para ver más grande
Caso de Exito
  • Sistema de control regulatorio DeltaV con 7 estaciones de operación y 3 estaciones para desarrollo, aplicaciones e ingeniería.
  • Cinco áreas remotas cada una con un PLC Quantum 140CPU67160 con redundancia en caliente por fibra óptica, comunicándose vía Ethernet redundante con controladores redundantes MD de DeltaV.
  • Dos áreas remotas controladas por procesadores 140CPU 53414A/U y PLC 140 CPU 671 60, con comunicación Ethernet TCP/IP inalámbrica con el cuarto de control para monitoreo de proceso y acceso a controladores locales. Cada una de estas áreas remotas con terminales de operador Magelis XBTG7340.
  • Control de protecciones en la Subestación Principal mediante un PLC 140CPU43412A/U y una terminal de operación Magelis XBTG7340.
  • Un equipo móvil remoto controlado con un PLC M340 BMXP341000 y con comunicación Modbus Plus utilizando un Gateway de comunicaciones BM85.
  • Red RIO para adquisición de señales con un promedio de 10 Drops por área, totalizando 5,000 puntos de IO discreto y 1,000 señales analógicas.
  • Red Modbus Plus comunicando 5 terminales de operador Magelis XBTG7340 y XBTGT5230.
  • 2 Softstart Altistar 48 modelo ATS48C41Y, drives Altivar 28 y Altivar 31



Alcance

El alcance de los desarrollos suministrados por nuestra empresa fueron:
  • Levantamiento detallado de información técnica de operación de los sistemas existentes.
  • Diseño de Arquitectura basándose en los estándares definidos por nuestro cliente.
  • Generación de listas de equipo de control y comunicaciones y estimado de número de tableros de control.
  • Generación de diagramas de ingeniería de detalle incluyendo listado de materiales, volúmenes de obra y memorias de cálculo.
  • Generación de diagramas de construcción de gabinetes de control y alambrado de señales a módulos de PLC.
  • Prueba de gabinetes de control antes de su embarque a planta.
  • Configuración de equipos y desarrollo de aplicaciones para sistemas de PLC, DeltaV y Terminales de Operación.
  • Configuración de diversos dispositivos como: switches de comunicación Ethernet TCP/IP, gateways de interfase MB+/MB, repetidores de red RIO y MB+
  • Instalación eléctrica del sistema de control y de comunicaciones.
  • Pruebas de aceptación de desarrollos con personal de mantenimiento y de operaciones del cliente, mediante la simulación con equipo de prueba.
  • Cambio de tableros de control obsoletos e instalación y conexión de los nuevos tableros de control.
  • Pruebas de comunicación de redes Ethernet, MB+, RIO y Ethernet inalámbrico.
  • Comisionamiento de señales, prueba de equipos en vacío y prueba de equipos con carga. Ajuste de tiempos y sintonización de lazos de control.
  • Supervisión de operación para la estabilización de cada una de las áreas. En las fases finales de cada área se cubrieron las 24 horas.
  • Entrega de documentaciones temporales antes de terminar los trabajos de puesta en operación y posterior entrega formal de documentaciones en su versión finalmente instalado.
